KAESER FILTER fra 0,6 til 32,0 m³/min

Billig til bedste trykluftkvalitet

KAESER FILTER er nøglekomponenterne til levering af trykluft i alle renhedsklasser i henhold til ISO 8573-1. Dette gør de med et meget lille differenstryk. Med sin brugervenlige konstruktion er det nemt at åbne og lukke filterhuset uden fejl, og indsatsen kan udskiftes hurtigt og rent.

  • Volumenstrøm: 0,60 til 32,0 m³/min
  • Maks. arbejdstryk: 16 bar
  • Maks. driftstemperatur: 66 °C

Fordele

  • Renhed efter standarderne:
    KAESER FILTER benytter moderne dybdeplisserede filtermedier til at fjerne partikler og aerosoler. Effektive filtermåtter med aktivt kul holder oliedampe tilbage. De fremragende effektdata for KAESER FILTER blev formidlet iht. ISO 12500 og bekræftet af den uafhængige testorganisation Lloyd's Register.
  • Lille tryktab – stor besparelse:
    KAESER FILTER har stort dimensionerede huse og filterflader, en innovativ strømningsføring og effektive filtermedier. De opnår et op til 50 % lavere tryktab end almindelige filtre – og det stort set konstant i løbet af filterelementets levetid. Resultat: lavere omkostninger og CO2-emissioner samt aflastning for foransiddende kompressorer.
  • Servicevenlig opbygning – sikker håndtering:
    KAESER FILTER har korrosionsbeskyttede aluminiumhuse og stabile filterelementer. Den praktiske bajonetlås sikrer en automatisk positionering af tætningen for hus og indsats. På den måde garanteres det, at et filterhus kun kan tætnes, når filterindsatsen befinder sig i huset. En låseskrue forhindrer, at huset uforvarende åbnes under tryk og benyttes til udluftning af huset.

Det ideelle supplement: AQUAMAT-olie/vandudskiller
Kondensatbehandlings-system AQUAMAT

Vores tip: Kondensat behandles retsligt korrekt og billigt med AQUAMAT-olie/vandudskillere før udledning i kloakken.



Produktdetaljer

Trykluftenhed til ethvert behov

Filtreringsgrad KB Koalescensfilter
Basic
KE Koalescensfilter
Extra
KD Støvfilter
Dust
KA Aktivt kulfilter
Adsorption
KBE Extra Combination KEA Carbon Combination
Begyndende differenstryk ved mætning < 140 mbar < 200 mbar < 30 mbar
(ny, tør)
< 35 mbar
(ny, tør)
< 200 mbar < 240 mbar
Aerosolindhold ved indgang 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Resterende aerosolindhold ved udgang i henhold til ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(samlet olieindhold)
Filtermedie dybplisseret med beskyttelsesstruktur og polyesterdræn dybplisseret med beskyttelsesstruktur Meget effektiv kulstoftekstil
Anvendelse Filtrering af faststof, væskeaerosoler og faststofpartikler Anvendelse som KB, dog for højere trykluftkvalitet
Alternativt: småpartikelfilter iht. filtreringsgrad KD
udelukkende til filtrering af faststofpartikler udelukkende til fjernelse af oliedampe Kombination af KB og KE, anvendelse som KE, dog for højere trykluftkvalitet Kombination af KE og KA, filtrering af aerosoler, faststofpartikler og oliedampe

Lille tryktab, stor besparelse
KAESER FILTER: Lille tryktab, stor besparelse

Sparede Life-Cycle-omkostninger

Tryktabet er afgørende for et trykluftfilters rentabilitet. KAESER FILTER har stort dimensionerede huse og filterflader, en innovativ strømningsføring og effektive filtermedier. Derved opnås der op til 50 % mindre tryktab sammenlignet med gængse filtre på markedet. Tryktabet forbliver næsten konstant i hele filterindsatsens levetid. Det aflaster de foranstående kompressorer og skaber derved et betydeligt potentiale for udgifts- og CO2-sparepotentiale.

Vil du gerne vide mere om, hvordan Kaeser sænker Life-Cycle-omkostningerne?

Opbygning og funktion
KAESER filter – Opbygning og funktion
  1. Trykluftindgang
  2. Tilslutningsflange, variabel
  3. Elementhoved med hus- og elementtætning
  4. Filterelement
  5. Kondensatudgang (her med automatisk kondensatdræn)
  6. Trykluftudgang
  7. Låseskrue
  8. Bajonetlås med anslag
  9. Udluftningsboring
  10. Differenstryk-manometer
Høj støvoptagskapacitet

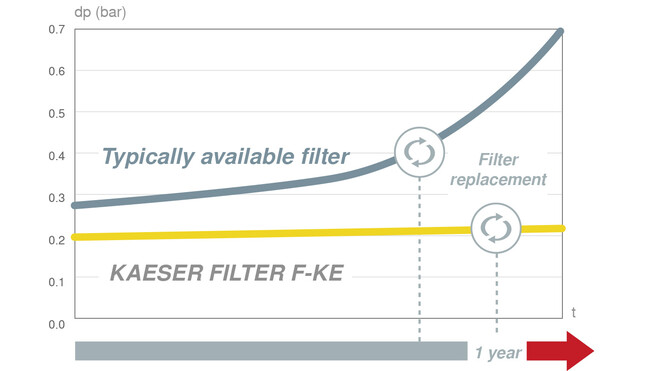

Konstant lavere driftsomkostninger med filtre fra KAESER.

KAESER FILTER tilbyder et betydeligt lavere indledende tryktab sammenlignet med andre filtre på markedet. Takket være den høje støvoptagskapacitet i filtrene holdes dette endvidere på et lavt niveau i meget længere tid.

Resultat: Konstant lave driftsomkostninger. Den årlige service af støv- og koalescensfiltre forebygger ældningsbetingede risici og sørger for optimal trykluftrenhed.

Tekniske data KE

Basisudførelse

ModelF6KE F9KE F16KE
Volumenstrøm m³/min. 0,6 0,9 1,6
TryklufttilslutningG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 3,6 3,7 4,2
Spænding kondensatdræn- - -

ModelF22KE F26KE F46KE
Volumenstrøm m³/min. 2,2 2,6 4,6
TryklufttilslutningG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 4,4 4,5 8,4
Spænding kondensatdræn- - -

ModelF83KE F110KE F142KE
Volumenstrøm m³/min. 8,3 11 14,2
TryklufttilslutningG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 9,3 10,9 11,1
Spænding kondensatdræn- - -

ModelF184KE F250KE F320KE
Volumenstrøm m³/min. 18,4 25 32
TryklufttilslutningG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 16,2 17,9 19,9
Spænding kondensatdræn- - -

Tekniske data KA

Basisudførelse

ModelF6KA F9KA F16KA
Volumenstrøm m³/min. 0,6 0,9 1,6
TryklufttilslutningG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 2,3 2,3 3
Spænding kondensatdræn- - -

ModelF22KA F26KA F46KA
Volumenstrøm m³/min. 2,2 2,6 4,6
TryklufttilslutningG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 3,2 3,2 7,2
Spænding kondensatdræn- - -

ModelF83KA F110KA F142KA
Volumenstrøm m³/min. 8,3 11 14,2
TryklufttilslutningG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 8,3 9,7 10,1
Spænding kondensatdræn- - -

ModelF184KA F250KA F320KA
Volumenstrøm m³/min. 18,4 25 32
TryklufttilslutningG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 15,1 16,9 19,1
Spænding kondensatdræn- - -

Tekniske data KD

Basisudførelse

ModelF6KD F9KD F16KD
Volumenstrøm m³/min. 0,6 0,9 1,6
TryklufttilslutningG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 2,6 2,6 3,2
Spænding kondensatdræn- - -

ModelF22KD F26KD F46KD
Volumenstrøm m³/min. 2,2 2,6 4,6
TryklufttilslutningG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 3,5 3,5 7,5
Spænding kondensatdræn- - -

ModelF83KD F110KD F142KD
Volumenstrøm m³/min. 8,3 11 14,2
TryklufttilslutningG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 8,3 9,9 10,2
Spænding kondensatdræn- - -

ModelF184KD F250KD F320KD
Volumenstrøm m³/min. 18,4 25 32
TryklufttilslutningG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 15,4 17,2 19,4
Spænding kondensatdræn- - -

Tekniske data KB

Basisudførelse

ModelF6KB F9KB F16KB
Volumenstrøm m³/min. 0,6 0,9 1,6
TryklufttilslutningG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 3,6 3,6 4,2
Spænding kondensatdræn95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF22KB F26KB F46KB
Volumenstrøm m³/min. 2,2 2,6 4,6
TryklufttilslutningG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 4,4 4,5 8,4
Spænding kondensatdræn95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF83KB F110KB F142KB
Volumenstrøm m³/min. 8,3 11 14,2
TryklufttilslutningG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 9,3 10,9 11,1
Spænding kondensatdræn95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF184KB F250KB F320KB
Volumenstrøm m³/min. 18,4 25 32
TryklufttilslutningG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
Vægt kg 16,1 17,8 19,8
Spænding kondensatdræn95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
