Kompakt køletørrer KRYOSEC op til 4,5 m³/min

Robuste pladsvidundere til optimal fugtbeskyttelse ved alle driftsfaser

KRYOSEC kompakt-køletørrere* imponerer med deres førsteklasses industrikvalitet "Made in Germany". De giver sikker fugtbeskyttelse indtil en omgivende temperatur på +50 °C. Lavt tryktab i varmevekslersystemet af rustfrit stål og vedligeholdelsesvenlig opbygning garanterer økonomisk drift. Takket være deres kompakte konstruktion har de plads direkte på anvendelsesstedet – under maskinplatforme, under arbejdsplatforme eller sågar på væggen (serie TAH).

  • Pålidelig tør trykluft fra 0,35 til 4,5 m³/min
  • Arbejdstryk til 16 bar
  • Ekstraudstyr: Elektronisk kondensatdræn ECO-DRAIN og/eller elektronisk termostat til advarsel om trykdugpunkt – begge med potentialfrie alarmkontakter

Fordele

  • Pålidelig fugtbeskyttelse
    KRYOSEC tørrere køler fugtig trykluft i et førsteklasses varmevekslersystem af rustfrie stålplader. Akkumuleret kondensat udskilles effektivt i den integrerede udskiller i alle driftsfaser. Det elektroniske kondensatdræn ECO-DRAIN sørger for pålidelig afledning af kondensatet.
  • Også til høje omgivelsestemperaturer:
    KRYOSEC-tørrere affugter sikkert, også ved krævende driftsbetingelser. Her er varmevekslerens og kølemiddelkondensatorens stort dimensionerede flader samt den definerede køleluftføring af afgørende betydning.
  • Industrikvalitet i henhold til standarderne:
    KRYOSEC tørrerne opfylder de sikkerhedskrav, der gælder for maskiner (EN 60204-1). Dertil hører låsbar tænd/sluk-afbryder og en integreret hovedafbryder. Takket være førsteklasses forarbejdning og kompakt konstruktion egner de sig derudover til målrettet, decentral installation – f.eks. på produktions- og bearbejdningsmaskiner, der er afhængige af kvalitetsbehandlet trykluft.

* Denne køletørrerserie indeholder flourholdig drivhusgas. På alle modeller bliver kølemidlet i 2019 omstillet fra R-134a (GWP 1430) til R-513A (GWP 631). Vi besvarer gerne spørgsmål vedrørende omstillingsprocessen.

Det ideelle supplement: AQUAMAT-olie/vandudskiller
Kondensatbehandlings-system AQUAMAT

Vores tip: Kondensat behandles retsligt korrekt og billigt med AQUAMAT-olie/vandudskillere før udledning i kloakken.



Produktdetaljer

Udstyr

Kølekredsløb

  • Kølekredsløb bestående af stempelkompressor
  • Ventilator-kondensator komponentgruppe
  • Filtertørrer
  • Kapillarrør
  • Isoleret luft/luft- og luft/kølemiddel-varmeveksler med integreret kondensatudskiller af rustfrit stål (kobberloddet)
  • Varmgas-bypass-regulering

Kondensafledning

Elektronisk styret kondensatafleder ECO-DRAIN 30

  • Elektronisk styret kondensatdræn ECO-DRAIN 30 med kuglehane i kondensattilførslen, inkl. isolering af kolde overflader

Elektronik og display

  • Mekanisk dugpunkt-tendensvisning
  • Elektrisk udstyr iht. EN 60204-1: låsbar hovedafbryder med integreret netafbryder

Kabinet

Kompakt-køletørrer KRYOSEC – Lav højde, vægmontering mulig.

  • Pulverbelagt anlægshus med aftagelige kappe og maskinfødder
  • Forberedt til vægophængning (kun serie TAH)

Tilslutninger

  • Udgave inklusive trækaflastet nettilslutningskabel (uden stik)
  • Internt fortrådet
  • Skotforskruning til tilslutning af ekstern kondensatafledning

Dokumentation

  • Inklusive servicevejledning og CE-konformitetserklæring (EU-version)

Tilvalg: Potentialfri kontakt "Advarsel trykdugpunkt"

  • Ekstraudstyr med elektronisk termostat med potentialfri udgang
  • Monteret parat til måling indvendigt i anlægget
  • Signal kan på anlægssiden sendes direkte ved udgangen
  • Tilhørende øvre og nedre koblingsgrænser kan indstilles

Tilvalg: Kondensatdræn inkl. potentialfri kontakt

  • Alternativt udstyr med elektronisk kondensatdræn ECO-DRAIN 31 med potentialfri alarmkontakt
  • Signal kan sendes direkte ved dræn

Opbygning og funktion

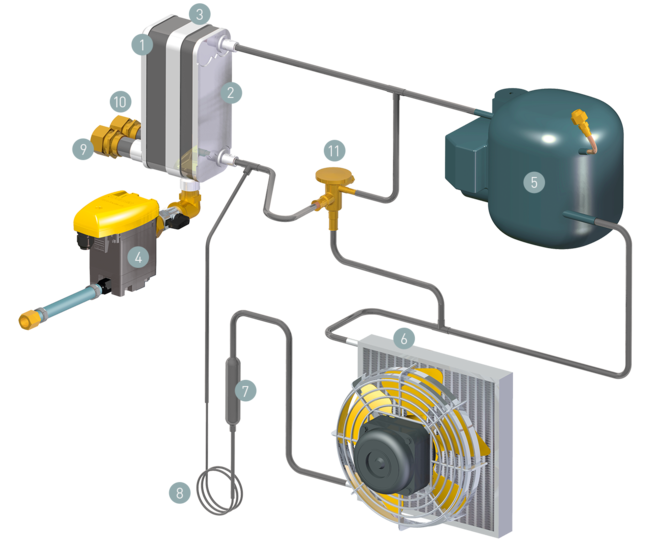

Opbygningsskema for kompakt køletørrer TAH og TCH
  1. Luft/luft-varmeveksler
  2. Luft/kølemiddel-varmeveksler
  3. Kondensatudskiller
  4. Kondensatafleder
  5. Kølemiddelkompressor
  6. Kølemiddelkondensator med ventilator (luftkølet)
  1. Filtertørrer
  2. Kapillarrør (kølemiddelfordampning og -afkøling)
  3. Trykluftindgang
  4. Trykluftudgang
  5. Varmgas-bypass-regulering
Tekniske data TAH

Basisudførelse

ModelTAH 5 TAH 7 TAH 10
Volumenstrøm m³/min. 0,35 0,6 0,8
Tryktab bar 0,05 0,13 0,15
Elektrisk effektforbrug ved 100 % vol. kW 0,2 0,2 0,28
Driftsovertryk bar 3 - 16 3 - 16 3 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 60 60 60
KølemiddelR-513A R-513A R-513A
Vægt kg 24 24 26
Mål B x D x H mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
TryklufttilslutningG ½ G ½ G ½
Tilslutning kondensatudledningG ¼ G ¼ G ¼
Elektrisk forsyning230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masse kølemiddel kg 0,14 0,19 0,21
Masse kølemiddel som CO2-ækvivalent t 0,09 0,12 0,13
hermetisk kølekredsløb

Tekniske data TBH

Basisudførelse

ModelTBH 14 TBH 16 TBH 23
Volumenstrøm m³/min. 1,2 1,6 2,2
Tryktab bar 0,22 0,24 0,23
Elektrisk effektforbrug ved 100 % vol. kW 0,36 0,45 0,57
Driftsovertryk bar 3 - 16 3 - 16 3 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 60 60 60
KølemiddelR-513A R-513A R-513A
Vægt kg 33 38 46
Mål B x D x H mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
TryklufttilslutningG ½ G ½ G 1
Tilslutning kondensatudledningG ¼ G ¼ G ¼
Elektrisk forsyning230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masse kølemiddel kg 0,29 0,44 0,49
Masse kølemiddel som CO2-ækvivalent t 0,18 0,28 0,31
hermetisk kølekredsløb

Tekniske data TCH

Basisudførelse

ModelTCH 27 TCH 33 TCH 36
Volumenstrøm m³/min. 2,6 3,15 3,5
Tryktab bar 0,18 0,19 0,21
Elektrisk effektforbrug ved 100 % vol. kW 0,6 0,8 1,08
Driftsovertryk bar 3 - 16 3 - 16 3 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 60 60 60
KølemiddelR-513A R-513A R-513A
Vægt kg 56 66 69
Mål B x D x H mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
TryklufttilslutningG 1 G 1¼ G 1¼
Tilslutning kondensatudledningG ¼ G ¼ G ¼
Elektrisk forsyning230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masse kølemiddel kg 0,62 0,74 0,95
Masse kølemiddel som CO2-ækvivalent t 0,39 0,47 0,6
hermetisk kølekredsløb - - -

ModelTCH 45
Volumenstrøm m³/min. 4,5
Tryktab bar 0,18
Elektrisk effektforbrug ved 100 % vol. kW 1,33
Driftsovertryk bar 3 - 16
Omgivende temperatur °C 3 - 50
Indgangstemperatur °C 60
KølemiddelR-513A
Vægt kg 75
Mål B x D x H mm 640 x 663 x 609
TryklufttilslutningG 1¼
Tilslutning kondensatudledningG ¼
Elektrisk forsyning230 V / 1 / 60 Hz
Masse kølemiddel kg 1,03
Masse kølemiddel som CO2-ækvivalent t 0,65
hermetisk kølekredsløb -
