Cyklonudskiller

Vedligeholdelsesfrie hvirvelvinde

Kaeser KC-cyklonudskillere fjerner kondensat ved kompressorens trykluftudgang. De er et must til en støjfri og energieffektiv funktion for efterkoblede tørrere og filtre. KC-cykloner leveres som standard med det sparsomme og særdeles pålidelige kondensatdræn ECO-DRAIN 31 – naturligvis inklusive testtaster og alarmkontakt.

  • Udskillelsesgrad op til 99 % i volumenstrømsområdet 0,9 til 14,2 m³/min
  • Konstrueret til arbejdstryk til 16 bar
  • Med elektronisk kondensatdræn ECO-DRAIN 31
  • Valgfrit med vægholder

På forespørgsel fås modeller til volumenstrøm 88,5 m³/min, specielle produktvarianter i silikonefri udgave og til et arbejdstryk på 45 bar.

Fordele

  • Gennemgående effektiv:
    Luftstrømmen i KC-cyklonudskilleren blev optimeret af Kaeser med den mest moderne strømningssimulation og målt iht. ISO 12500-4. Resultat: en rotationsindsats med en spids-udskilningsgrad på op til 99 % – stabil over et bredt effektområde og ved et tryktab på mindre end 0,1 bar.
  • Robust og værdifast:
    Hus af saltvandsbestandigt aluminium med et ekstra passiveringslag giver vores cyklonudskillere lang levetid. Husenes tryklufttilslutninger kan vælges variabelt og passer dermed altid optimalt til vores skruekompressorer.
  • Vedligeholdelsesfrie:
    Kaeser KC-cyklonudskillere er vedligeholdelsesfrie. Kondensatdrænet ECO-DRAIN er forsynet med serviceenheden til særdeles pålidelig vedligeholdelse.
Det ideelle supplement: AQUAMAT-olie-/vandudskiller
Olie-/vandudskiller Aquamat i.CF60

Vores tip: Kondensat behandles retsligt korrekt og billigt med AQUAMAT-olie-/vandudskillere før udledning i kloakken.



Produktdetaljer

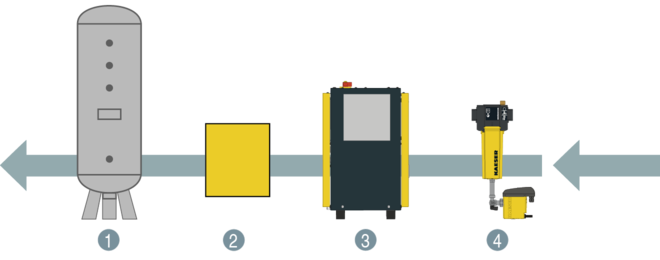

Eksempel på indbygning i trykluftstationen
Cyklonudskiller - eksempel på installation
  1. Trykluftbeholdere
  2. regulerbar filtrering
  1. Køletørrere
  2. Cyklonudskillere
Tekniske data

Basisudførelse

ModelF9KC F26KC F46KC
Volumenstrøm m³/min. 0,9 2,6 4,6
Differenstryk i ny stand bar < 0,1 < 0,1 < 0,1
Udskilningsgrad ved 20-100 % vol. % 97 - 99 97 - 99 97 - 99
Driftsovertryk bar 2 - 16 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66 3 - 66
TryklufttilslutningG ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Vægt kg 4,1 4 7,8
Mål
B x D x H mm
241 x 225 x 465 241 x 225 x 515 273 x 250 x 535

ModelF83KC F142KC
Volumenstrøm m³/min. 8,3 14,2
Differenstryk i ny stand bar < 0,1 < 0,1
Udskilningsgrad ved 20-100 % vol. % 97 - 99 97 - 99
Driftsovertryk bar 2 - 16 2 - 16
Omgivende temperatur °C 3 - 50 3 - 50
Indgangstemperatur °C 3 - 66 3 - 66
TryklufttilslutningG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Vægt kg 8,5 8,5
Mål
B x D x H mm
273 x 250 x 620 273 x 250 x 620
