Skrueblæsere op til 250 kW


En helt inden for energibesparelse – kompromisløs effektivitet

Fremtiden inden for lavtryksområdet er begyndt: Ideer fra Kaeser, f.eks. den verdenskendte SIGMA-skrueprofil, betyder effektivitetsstigninger på op til 35 procent! Og også i forbindelse med idriftsættelse, betjening og vedligeholdelse er vores robuste maratonmaskiner sande verdensmestre inden for besparelse.

  • Højeffektive og næsten vedligeholdelsesfrie blæseranlæg – med dobbeltbølgede SIGMA-blokke
  • Kan fås med Y/D-starter (STC) eller frekvensomformer (SFC)
  • Komplet "Plug-and-Play"-løsning med højtydende elektrisk udstyr, SIGMA CONTROL 2-anlægsstyring og justeret remdrev, påfyldt olie fra frabrikkens side.

Den nye skrueteknologi har været en gevinst for kunder inden for området for kommunal og industriel spildevandsrensning samt flotation og fluidisering, hvor blæserne anvendes kontinuerligt og spiller en vigtig rolle for det lave energiforbrug.

Fordele

  • Maksimal effektivitet for hele maskinen:
    Vi satser på SIGMA-profilrotorer, en optimal motorblæsertransmission og lavest mulige tryktab på alle komponenter.
  • Minimal pulsation i de tilsluttede procesrørledninger:
    Specielle absorptionslyddæmpere, der virker over et bredt frekvensområde, reducerer støjudvikling fra maskine og rørledning betydeligt.
  • Beskyttelse mod afbrydelsestider:
    Komponenter med særlig lang levetid sikrer en pålidelig drift. Den intelligente konstruktion gør hjælpeaggregater (f.eks. til tætning eller køling) overflødige. Talrige sensorer muliggør fjernovervågning af driftstilstandene.

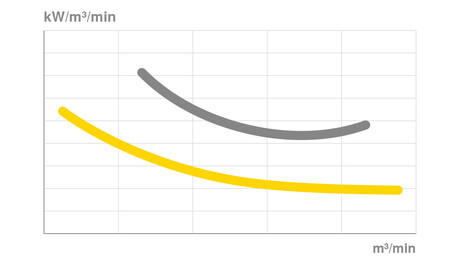

Profitabel takket være lave livscyklusomkostninger
Levetidsomkostninger

Vores holistiske koncept for optimal rentabilitet: Maksimal energieffektivitet, højeste tryklufttilgængelighed og et verdensomspændende service- og rådgivningsnetværk med hurtige reaktionstider.



Produktdetaljer

Udstyr

Plug-and-Play

De tilslutningsklare blæsere er komplet udstyret med sensorer, STC/SFC, SIGMA CONTROL 2 og Nødstop-kontakt, påfyldt olie og certificerede.

Blæserblok

Højeffektiv blæserblok med SIGMA-profil

  • Højeffektiv blæserblok med SIGMA-profil med høj volumetrisk virkningsgrad ved lavest muligt effektforbrug

Lejer og tætning

  • Robuste cylindriske rullelejer optager radialkræfter med op til 100 %
  • Velafprøvet, vedligeholdelsesfri glideringstætning af den roterende gennemføring på drivakslen til skrueblæserblokken

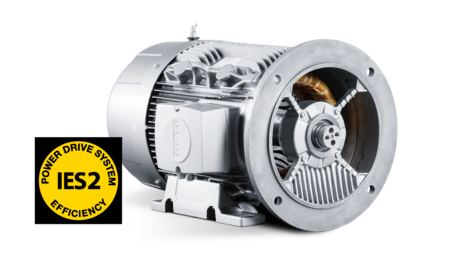

Drivmotor

  • Produceret af Siemens
  • Premium-Efficiency-motor iht. IE3 med høj virkningsgrad, HBS – drivmotor og frekvensomformer med systemvirkningsgrad IES2
  • Tre koldledere som standard
  • Tilpasset SFC-frekvensomformer ved anlæg med omdrejningstalregulering
  • Centralt smørested med god tilgængelighed til motorer med motorlejer, der skal eftersmøres, for en hurtig og sikker vedligeholdelse

Remtræk (skrueblæser EBS/FBS)

  • Automatisk kileremspænding med indikator
  • Konstant bedst mulig overførselseffekt
  • Reducerede vedligeholdelsesomkostninger
  • Standard kilerembeskyttelse med køling af kileremmen

Direkte drev (skrueblæser CBS/DBS og HBS)

  • Integreret gearudveksling med næsten 100 % virkningsgrad ved kraftoverførslen
  • HBS med 1:1 direkte drev
  • Valgfri forskellige udvekslingsforhold
  • Anvendelse af standard elektromotorer
  • Lagerstabilitet over gennemsnittet ved hjælp af optimeret kraftfordeling i transmissionen

Pulsationsdæmper

  • Effektive absorptionslyddæmpere på suge- og trykside med bredt frekvensområde mod procesluftpulsation
  • Kraftig dæmpning af den væskebårne støj i rørledninger

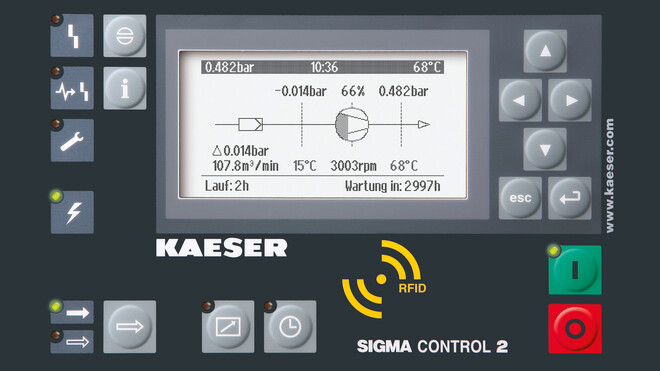

SIGMA CONTROL 2

SIGMA CONTROL 2 – SD-stikplads

  • LED med trafiklysfarver til visning af driftstilstanden
  • Klartekstdisplay
  • Valg mellem 30 sprog
  • Softtouch-taster med piktogram
  • Fuldautomatisk overvågning og regulering
  • Dual-, Quadro-, Vario- og gennemløbsstyring kan vælges som standard
  • Grænseflader: Ethernet
  • Endvidere valgfrie kommunikationsmoduler til: Profibus DP, Modbus, Profinet og DeviceNet
  • Slot til SD-hukommelseskort til dataregistrering og opdateringer
  • RFID-læser
  • Webserver
  • Brugerflade KAESER CONNECT
  • Visualisering af værdierne for analoge og digitale indgange
  • Advarsels- og fejlmeddelelser
  • Grafisk visning af forløb for tryk, temperatur og omdrejningstal

KAESER CONNECT

  • Åbn internetbrowseren
  • Angiv IP-adresse til SC2 og adgangskode
  • Opret forbindelse til blæserstyringen via den integrerede webserver

Brugerfladen viser maskinens status i realtid, de aktuelle værdier ved analoge og digitale indgange, viser advarsels- og fejlmeddelelser og viser grafisk forløbet for tryk, temperatur og omdrejningstal.

Plug-and-Play

Tilslut, tænd - færdig

Tilslutningsklare blæsere Tilslut, tænd - færdig

De tilslutningsklare blæsere er fra fabrikken udstyret komplet med frekvensomformer eller Y/D-starter, SIGMA CONTROL 2 og Nødstop-kontakt. Allerede dette reducerer tidsforbrug, omkostninger og risici i forbindelse med planlægning, opbygning, dokumentation og idriftsættelse.

START CONTROL (STC)

Blæser - START CONTROL (STC)

Udførelsen med integreret Y-Δ-starter til drift ved konstant omdrejningstal er udstyret med kontaktorteknik af høj kvalitet, overstrømsudløser og faseovervågning. SIGMA CONTROL 2 og sikker Nødstop-teknologi fuldender anlægget.

SIGMA FREQUENCY CONTROL (SFC)

Blæser - SIGMA FREQUENCY CONTROL (SFC)

SFC-frekvensomformeren styrer blæserens omdrejningstal og muliggør derved variabel tilpasning af volumenstrømmen til processens behov. Fra fabrikken er alt programmeret og parametreret til øjeblikkelig idriftsættelse.

Tekniske data

Basisudførelse

ModelCBS 121 L CBS 121 M DBS 221 L
Max. trykdifference – overtryksdrift mbar 650 1.100 650
Max. brugbar volumenstrøm m³/min. 12,6 12,5 23
Max. motormærkeeffekt kW 18,5 22 30
Max. trykdifference – undertryksdrift mbar - 550 -
Max. sugeevne m³/min. - 12,5 -
Max. motormærkeeffekt kW - 15 -
Nominel tilslutningsbredde DN 80 80 100
Dimensioner med kontrolkabinet og lyddæmpningskabinet B x D x H mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Masse max. kg 730 750 820

ModelDBS 221 M EBS 410 CL EBS 410 CM
Max. trykdifference – overtryksdrift mbar 1.100 650 1.100
Max. brugbar volumenstrøm m³/min. 22 41 30
Max. motormærkeeffekt kW 37 37 37
Max. trykdifference – undertryksdrift mbar 550 - 550
Max. sugeevne m³/min. 22 - 41
Max. motormærkeeffekt kW 22 - 37
Nominel tilslutningsbredde DN 100 150 150
Dimensioner med kontrolkabinet og lyddæmpningskabinet B x D x H mm 1.110 x 1.480 x 1.670 1.280 x 1.760 x 1.820 1.280 x 1.760 x 1.820
Masse max. kg 850 1.400 1.400

ModelEBS 410 L EBS 410 M FBS 660 L
Max. trykdifference – overtryksdrift mbar 650 1.100 650
Max. brugbar volumenstrøm m³/min. 41 40 67
Max. motormærkeeffekt kW 55 75 90
Max. trykdifference – undertryksdrift mbar - 550 -
Max. sugeevne m³/min. - 38 -
Max. motormærkeeffekt kW - - -
Nominel tilslutningsbredde DN 150 150 200
Dimensioner med kontrolkabinet og lyddæmpningskabinet B x D x H mm 1.460 x 1.760 x 1.970 1.460 x 1.760 x 1.970 2.250 x 1.950 x 1.900
Masse max. kg 1.520 1.520 1.850

ModelFBS 660 M HBS 1600 L HBS 1600 M
Max. trykdifference – overtryksdrift mbar 1.100 650 1.100
Max. brugbar volumenstrøm m³/min. 66 162 162
Max. motormærkeeffekt kW 110 200 250
Max. trykdifference – undertryksdrift mbar 550 - 500
Max. sugeevne m³/min. 64 - 106,91
Max. motormærkeeffekt kW 75 - 160
Nominel tilslutningsbredde DN 200 300 300
Dimensioner med kontrolkabinet og lyddæmpningskabinet B x D x H mm 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320 2.065 x 3.350 x 2.320
Masse max. kg 2.200 5.880 5.940

Rensningsanlæg i byen Kitzingen
Reducer energiforbruget, og øg luftmængden!

Sænkning af energiforbruget med mere end 20 procent ved hjælp af en modernisering? Hvordan dette er muligt, kan du få at vide i referencefortællingen.

Referenceprojekt Kitzingen
