Oliefrit tørkomprimerende skruekompressorer med vandkøling

Kompakte energibesparelsesmestre

Via robuste men også raffinerede detaljeløsninger ved drev og køling opnår vi absolutte lavværdier for effektforbrug.
Hvis der derudover anvendes et Kaeser-varmegenvindingssystem, sparer du også en stor del af dine varmeomkostninger. Vi rådgiver dig med glæde!
Andre pluspunkter ved vores vandkølede, oliefrit komprimerende skruekompressorer er, at de passer ind i lave kompressorrum – på grund af deres kompakte konstruktion og den konstruktionsbetingede lille returluftkanal.

  • Volumenstrøm fra 3,3 til 50,8 m³/min
  • Også som spidsbelastningsmodel med hastighedsregulering via frekvensomformer (modelvariant SFC)
  • Også med integreret rotationstørrer i.HOC (DSG-2-serien)

Fordele

  • Særligt lav trykluftudgangstemperatur:
    Rørkedlen til de to luft/vand-varmevekslere består af CuNi10Fe-rør af høj kvalitet med indvalset aluminiumsstjerneprofil for optimal varmeoverførsel.
  • Lavere omkostninger takket være varmegenvinding:
    Takket være Kaeser varmegenvindingssystem kan op til 96 % af den akkumulerede kompressorspildvarme genanvendes - f.eks. til opvarmning af vand op til op til 90 °C!
  • Genialt vedligeholdelsesvenlig:
    Luft/vand-varmeveksler på 1. og 2. kompressortrin er anbragt i to separate kabinetter og optimalt tilgængelige via store servicedøre.

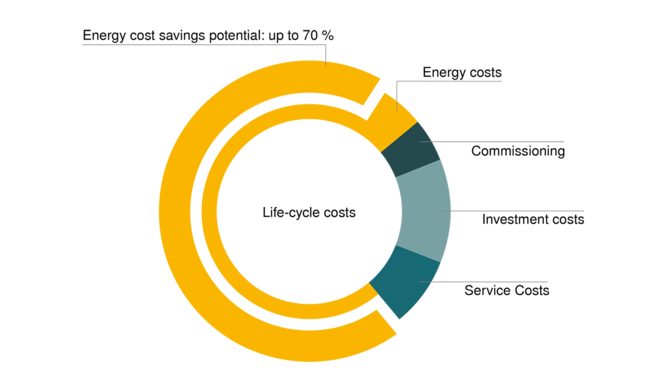

Levetidsomkostninger

Optimal rådgivning, teknisk forspring inden for forskning og fremstilling og en global serviceorganisation, som beskytter mod afbrydelser.



De vandkølede, oliefrit komprimerende skruekompressorer i detaljer

Udstyr

Det samlede anlæg

  • Klar til drift
  • Fuldautomatisk
  • Lyddæmpet
  • Svingningsisoleret
  • Servicevenlig opbygning
  • Kan anvendes ved omgivelsestemperaturer op til +45 °C

Kompressorblok

  • Totrins oliefri komprimerende skruekompressor med præcisionsgear iht. AGMA Q13/DIN-klasse 5
  • Andet trin med rotorer af rustfrit stål og kappekøling
  • Rotorer med holdbar coating
  • Integreret olietank med udluftning af olietanken via et mikrofilter
  • Fiberfri pulseringsdæmper efter begge trin

Drivmotor

Logo for Super Premium Efficency IE4-drivmotor

  • Internationalt kvalitetsfabrikat SIEMENS
  • Premium og Super Premium Efficiency-motor
  • Kontinuerlig overvågning af motorviklingstemperaturen
  • Kapslingsklasse IP 55

Køling

  • Separat rørvarmeveksler af coatet stålkappe og rør af CuNi10Fe
  • Kobberloddet pladevarmeveksler som gearoliekøler

Elektriske komponenter

  • Kontrolkabinet IP 54
  • Ventilation af kontrolkabinet
  • Automatisk stjerne-trekant-kontaktorkombination
  • Styretransformer

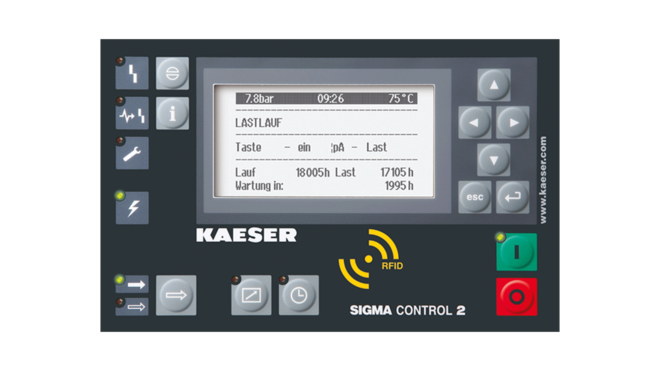

SIGMA CONTROL 2

Kompressorstyring SIGMA CONTROL 2

  • Klartekstdisplay
  • Valg mellem 30 sprog
  • Softtouch-taster med piktogram
  • LED med trafiklysfarver til visning af driftstilstanden
  • Fuldautomatisk overvågning og regulering
  • Dual-, Quadro-, Vario- og gennemløbsstyring kan vælges som standard
  • Grænseflader: Ethernet
  • Kommunikationsmoduler til Profibus DP, Modbus, ProfiNet og DeviceNet fås som ekstraudstyr
  • Slot til SD-hukommelseskort til dataregistrering og udførelse af opdateringer
  • RFID-læser
  • Webserver

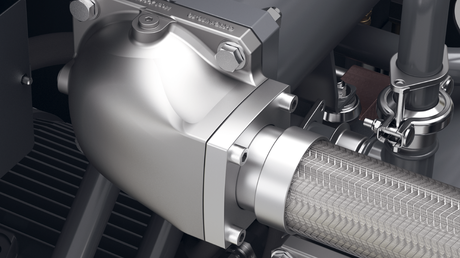

Skarpe detaljeløsninger

Hydraulisk indsugningsventil

Hydraulisk indsugningsventil

Den hydraulisk aktiverede indløbsventil til den oliefri komprimerende Kaeser-skruekompressor er upåvirket af snavs og kondensat. Den er mere driftssikker og vedligeholdelsesvenlig end pneumatiske ventiler.

Fiberfri pulseringsdæmper

Fiberfri pulseringsdæmper

Effektivt, bredbåndet og med minimalt tryktab dæmper den nyudviklede pulseringsdæmper uønskede svingninger. Dens fnugfrie konstruktion forhindrer kontaminering af trykluften.

Pålidelig olietankudluftning

Pålidelig olietankudluftning

Mikrofilteret ved gearolietankens udluftning forhindrer indsugning af olieholdig luft – en vigtig detalje, der bidrager til konstant overholdelse af trykluftkvaliteten.

Højeffektiv kondensatudskiller

Højeffektiv kondensatudskiller

Med sin strømningsteknisk optimerede konstruktion udskiller den nyudviklede kondensatudskiller pålideligt akkumuleret kondensat efter luftkølerne. Samtidigt er dens tryktab minimalt.

Ekstraudstyr

Maskinfødder til påmontering

  • Med maskinfødder til gulvmontering

Varmegenvinding

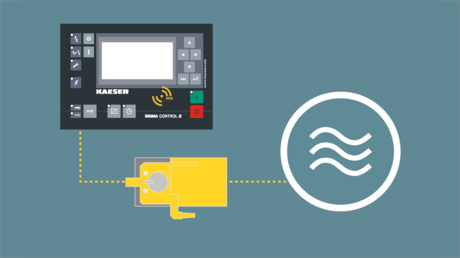

  • Integreret varmegenvindingssystem af parallelt koblet rørvarmeveksler, varmeveksler (vand/vand), pumpe, ekspansionsbeholder og vandreguleringsventiler

Varmlufttilslutning

  • Direkte udnyttelse af den varme trykluft, f.eks. til varmeregenererende adsorptionstørrere eller som varm procesluft
  • For enkelte modeller kan den ønskede varmlufttemperatur reguleres inden for bestemte grænser.

Betydelige besparelser ved varmegenvinding

Udnyt kompressorens overskudsvarme effektivt

Med et integreret varmegenvindingsmodul kan kompressorens overskudsvarme udnyttes både til varmluftrums- og procesopvarmning samt til opvarmning af brugs- og procesvand op til 90 °C. Således opnås en tilbagebetalingstid på under ét år.

Varmt vand op til +90 °C

Varmt vand op til +90 °C fra varmegenvinding

Den genindvundne varmeenergi kan anvendes til mange formål. Varmegenvindingen leverer behovstilpasset varmt vand op til 90 °C.

Alt taler for udnyttelse af overskudsvarme

Maksimal varmegenvinding ved skruekompressorer.

En kompressor omdanner 100 % af den tilførte elektriske drivenergi til varmeenergi. Heraf kan ca. 96 % anvendes til varmegenvinding.

Højest mulig tilgængelighed på trods af varmegenvinding

Størst mulig tilgængelighed med valgfrit internt vandkredsløb.

Foretages der vedligeholdelsesarbejde på varmegenvindingens vandsystem uden for kompressoren, sikrer et komplet internt vandkredsløb (med pumpe, ekspansionsbeholder, sikkerhedsventil osv.), der kan fås som ekstraudstyr, en sikker kompressordrift.

Sikker og behovstilpasset varmegenvinding

Kompressorer med integreret varmegenvinding er udstyret med et andet vandsystem (sekundært vandsystem) som selvbeskyttelse. Denne opdeling i primært og sekundært vandsystem giver garanti for pålidelig og sikker trykluftforsyning og optimal varmegenvinding og muliggør fleksibiliteten til indkobling eller udkobling af olie- og kappekølingen i varmegenvindingen alt efter varmebehovet.

Tekniske data CSG-2 W

Basisudførelse

ModelCSG 55-2 W CSG 70-2 W CSG 90-2 W
Driftsovertryk bar 6 8 4 6 8 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
Maks. overtryk bar 8 4 6 8 4 6 8 10
Nominel motoreffekt kW 37 45 55
Mål B x D x H mm 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
TryklufttilslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtryksniveau dB(A) 64 64 65
Vægt kg 2.270 2.310 2.375

ModelCSG 120-2 W CSG 130-2 W
Driftsovertryk bar 4 6 8 10 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 13,01 13,07 12,15 10,58 13,07 13,03 13
Maks. overtryk bar 6 8 10 8 10
Nominel motoreffekt kW 75 90
Mål B x D x H mm 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
TryklufttilslutningDN65 PN16 DIN DN65 PN16 DIN
Lydtryksniveau dB(A) 66 68
Vægt kg 2.515 2.640

T-udførelse

ModelCSG 55-2 T W CSG 70-2 T W CSG 90-2 T W
Driftsovertryk bar 6 8 4 6 8 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
Maks. overtryk bar 8 4 6 8 4 6 8 10
Nominel motoreffekt kW 37 45 55
Trykdugpunkt °C 3 3 3
Mål B x D x H mm 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
TryklufttilslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtryksniveau dB(A) 64 64 65
Vægt kg 2.520 2.560 2.625

ModelCSG 120-2 T W CSG 130-2 T W
Driftsovertryk bar 4 6 8 10 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 13,01 13,07 12,15 10,58 13,07 13,03 13
Maks. overtryk bar 6 8 10 8 10
Nominel motoreffekt kW 75 90
Trykdugpunkt °C 3 3
Mål B x D x H mm 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
TryklufttilslutningDN65 PN16 DIN DN65 PN16 DIN
Lydtryksniveau dB(A) 66 68
Vægt kg 2.765 2.890

SFC-udførelse

ModelCSG 90-2 SFC W CSG 120-2 SFC W CSG 130-2 SFC W
Driftsovertryk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 3,49 - 10,85 3,62 - 9,77 3,84 - 8,58 3,96 - 7,57 4,2 - 13,27 4,18 - 12,61 4,21 - 11,56 4,23 - 10,52 4,4 - 13,48 4,33 - 13,44 4,26 - 13,4 4,2 - 13,02
Maks. overtryk bar 6 10 10 10
Nominel motoreffekt kW 55 75 90
Mål B x D x H mm 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
TryklufttilslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtryksniveau dB(A) 65 66 68
Vægt kg 2.435 2.575 2.700

T-SFC-udførelse

ModelCSG 90-2 T SFC W CSG 120-2 T SFC W CSG 130-2 T SFC W
Driftsovertryk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 3,49 - 10,85 3,62 - 9,77 3,84 - 8,58 3,96 - 7,57 4,2 - 13,27 4,18 - 12,61 4,21 - 11,56 4,23 - 10,52 4,4 - 13,48 4,33 - 13,44 4,26 - 13,4 4,2 - 13,02
Maks. overtryk bar 6 10 10 10
Nominel motoreffekt kW 55 75 90
Trykdugpunkt °C 3 3 3
Mål B x D x H mm 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
TryklufttilslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtryksniveau dB(A) 65 66 68
Vægt kg 2.685 2.825 2.950

RD-design

ModelCSG 55-2 RD W CSG 70-2 RD W CSG 90-2 RD W
Driftsovertryk bar 6 8 6 8 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 5,63 5,57 7,92 6,82 9,78 8,97 7,83
Maks. overtryk bar 8 6 8 6 8 10
Nominel motoreffekt kW 37 45 55
Trykdugpunkt °C -27 -33 -25 -32 -23 -31 -35
Mål B x D x H mm 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
TryklufttilslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtryksniveau dB(A) 64 64 65
Vægt kg 2.985 3.025 3.090

ModelCSG 120-2 RD W CSG 130-2 RD W
Driftsovertryk bar 4 6 8 10 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 13,01 13,07 12,15 10,58 13,07 13,03 13
Maks. overtryk bar 6 8 10 8 10
Nominel motoreffekt kW 75 90
Trykdugpunkt °C -3 -20 -29 -34 -19 -28 -33
Mål B x D x H mm 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
TryklufttilslutningDN65 PN16 DIN DN65 PN16 DIN
Lydtryksniveau dB(A) 66 68
Vægt kg 3.230 3.355

RD-SFC-design

ModelCSG 90-2 RD SFC W CSG 120-2 RD SFC W CSG 130-2 RD SFC W
Driftsovertryk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 3,49 - 10,85 3,62 - 9,77 3,84 - 8,58 3,96 - 7,57 4,2 - 13,27 4,18 - 12,61 4,21 - 11,56 4,23 - 10,52 4,4 - 13,48 4,33 - 13,44 4,26 - 13,4 4,2 - 13,02
Maks. overtryk bar 6 10 10 10
Nominel motoreffekt kW 55 75 90
Trykdugpunkt °C -6 -23 -31 -35 -2 -21 -29 -34 -2 -21 -28 -33
Mål B x D x H mm 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
TryklufttilslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtryksniveau dB(A) 65 66 68
Vægt kg 3.150 3.290 3.415

Tekniske data DSG-2 W

Basisudførelse

ModelDSG 140-2 W DSG 180-2 W DSG 220-2 W
Driftsovertryk bar 8 10 4 6 8 10 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maks. overtryk bar 8 10 4 6 8 10 4 6 8 10
Nominel motoreffekt kW 90 110 132
Mål B x D x H mm 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
TryklufttilslutningDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtryksniveau dB(A) 69 70 71
Vægt kg 3.100 3.250 3.350

ModelDSG 260-2 W DSG 290-2 W
Driftsovertryk bar 4 6 8 10 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Maks. overtryk bar 4 8 10 8 10
Nominel motoreffekt kW 160 200
Mål B x D x H mm 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
TryklufttilslutningDN80 PN16 DIN DN80 PN16 DIN
Lydtryksniveau dB(A) 74 75
Vægt kg 3.500 3.700

SFC-udførelse

ModelDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Driftsovertryk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. overtryk bar 6 10 8,5 10 7 10
Nominel motoreffekt kW 110 132 160
Mål B x D x H mm 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
TryklufttilslutningDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtryksniveau dB(A) 71 72 75
Vægt kg 3.850 3.950 4.100

ModelDSG 290-2 SFC W
Driftsovertryk bar 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. overtryk bar 8,5 10
Nominel motoreffekt kW 200
Mål B x D x H mm 3.435 x 1.750 x 2.060
TryklufttilslutningDN80 PN16 DIN
Lydtryksniveau dB(A) 76
Vægt kg 4.300

RD-design

ModelDSG 140-2 RD W DSG 180-2 RD W DSG 220-2 RD W
Driftsovertryk bar 8 10 6 8 10 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maks. overtryk bar 8 10 6 8 10 6 8 10
Nominel motoreffekt kW 90 110 132
Trykdugpunkt °C -32 -36 -24 -33 -36 -24 -33 -36
Mål B x D x H mm 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
TryklufttilslutningDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtryksniveau dB(A) 69 70 71
Vægt kg 4.200 4.350 4.450

ModelDSG 260-2 RD W DSG 290-2 RD W
Driftsovertryk bar 6 8 10 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 26,1 26 22,9 28,55 28,5 26
Maks. overtryk bar 8 10 8 10
Nominel motoreffekt kW 160 200
Trykdugpunkt °C -25 -33 -36 -24 -33 -36
Mål B x D x H mm 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
TryklufttilslutningDN80 PN16 DIN DN80 PN16 DIN
Lydtryksniveau dB(A) 74 75
Vægt kg 4.600 4.800

RD-SFC-design

ModelDSG 180-2 RD SFC W DSG 220-2 RD SFC W DSG 260-2 RD SFC W
Driftsovertryk bar 6 8 10 6 8 10 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. overtryk bar 6 10 8,5 10 7 10
Nominel motoreffekt kW 110 132 160
Trykdugpunkt °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Mål B x D x H mm 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
TryklufttilslutningDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtryksniveau dB(A) 71 72 75
Vægt kg 4.950 5.050 5.200

ModelDSG 290-2 RD SFC W
Driftsovertryk bar 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. overtryk bar 8,5 10
Nominel motoreffekt kW 200
Trykdugpunkt °C -25 -33 -36
Mål B x D x H mm 4.270 x 1.750 x 2.060
TryklufttilslutningDN80 PN16 DIN
Lydtryksniveau dB(A) 76
Vægt kg 5.400

Tekniske data FSG-2 W

Basisudførelse

ModelFSG 300-2 W FSG 350-2 W FSG 420-2 W
Driftsovertryk bar 4 6 8 4 6 8 10 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Maks. overtryk bar 4 8 4 6 8 10 4 6 8 10
Nominel motoreffekt kW 160 200 250
Mål B x D x H mm 3.190 x 2.095 x 2.135 3.190 x 2.095 x 2.135 3.190 x 2.095 x 2.135
TryklufttilslutningDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtryksniveau dB(A) 74 75 75
Vægt kg 5.100 5.300 5.550

ModelFSG 450-2 W FSG 500-2 W FSG 520-2 W
Driftsovertryk bar 6 8 10 8 10 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 50,1 45,6 41,9 50 45,6 50
Maks. overtryk bar 6 8 10 8 10 10
Nominel motoreffekt kW 315 315 355
Mål B x D x H mm 3.190 x 2.095 x 2.135 3.190 x 2.095 x 2.135 3.190 x 2.095 x 2.135
TryklufttilslutningDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtryksniveau dB(A) 75 76 76
Vægt kg 5.700 5.700 5.900

Model
Driftsovertryk bar
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min.
Maks. overtryk bar
Nominel motoreffekt kW
Mål B x D x H mm
Tryklufttilslutning
Lydtryksniveau dB(A)
Vægt kg

SFC-udførelse

ModelFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Driftsovertryk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min. 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Maks. overtryk bar 10 10 10
Nominel motoreffekt kW 250 315 355
Mål B x D x H mm 3.790 x 2.095 x 2.315 3.790 x 2.095 x 2.315 3.790 x 2.095 x 2.315
TryklufttilslutningDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtryksniveau dB(A) 76 77 77
Vægt kg 6.350 6.500 6.750

Model
Driftsovertryk bar
Volumenstrøm Samlet anlæg ved driftsovertryk m³/min.
Maks. overtryk bar
Nominel motoreffekt kW
Mål B x D x H mm
Tryklufttilslutning
Lydtryksniveau dB(A)
Vægt kg

Trykluft

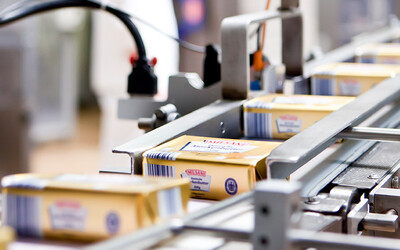

Ammerland-mejeri:

Trykluft til "Mælkevejen".

KAESER tørløbere og køletørrere i mejericenteret sørger for trykluftstyring af transportbåndene. Varmegenvindingsforanstaltninger giver kontante besparelser.

Referenceprojekt: Ammerland-mejeri
