Energibesparende køletørrer SECOTEC fra 10,5 til 34 m³/min

Kompakt energibesparende køletørrer takket være latent varme

SECOTEC – her serierne TE og TF (*) – har længe stået for Kaeser-køletørrere i høj industrikvalitet, stabile trykdugpunkter ved maksimal driftssikkerhed samt meget lave levetidsomkostninger.

Med det innovative latentvarmebeholder-varmeveksler-system SECOPACK LS og styringen SIGMA CONTROL SMART hæver den nye generation nu standarden i forhold til energieffektivitet, pladsbehov og brugervenlighed.

  • Særdeles holdbar takket være trykluftrørføring i korrosionsbestandigt stål og aluminium-varmeveksler (kondensator og SECOPACK LS)
  • med det valgbare kommunikationsmodul Modbus TCP til tilslutning til SIGMA NETWORK

Fordele

  • Spar energi:
    Køletørrerne i serierne TE og TF har brug for mindre end 97 W elektrisk effekt pr. m³/min. trykluft (ISO 7183 A1). I dellastdrift kan der takket være energisparereguleringen mellemlagres overskydende køleeffekt i det termiske lager, som kan bruges til tørring uden forbrug af strøm. Det hurtigt reagerende varmevekslersystem SECOPACK LS sikrer konstant stabile trykdugpunkter.
  • Intuitiv betjening:
    Den elektroniske styring SIGMA CONTROL SMART kan betjenes let og intuitivt. Meddelelseshukommelse, komponentspecifikke driftstimetællere og servicetimere giver mulighed for effektiv kontrol og analyse af driftsdata. Potentialfrie kontakter og det valgbare kommunikationsmodul Modbus TCP bruges til enkel tilslutning til overordnede maskinstyringer som f.eks. SIGMA AIR MANAGER 4.0.
  • Kompakt optimeret:
    Beholderen i det innovative varmevekslersystem SECOPACK LS er fyldt med et faseskiftende materiale. Dets klart højere lagerdensitet betyder en besparelse på 98 % af beholdermaterialet i forhold til gængse varmelagre med samme kapacitet. Dermed forenes lagerkapacitet med et stabilt trykdugpunkt og et stærkt reduceret pladsbehov. Optimerede strømningsveje reducerer tryktab og bidrager således til SECOTEC-tørrernes høje energieffektivitet.

* Køletørrerne indeholder fluorholdigt drivhusgas R-134a.



Produktdetaljer

Reducer livscyklusomkostningerne!
KAESER Life-Cycle-Cost-Management

Takket være periodisk regulering og høj lagerdensitet kræver den nye generation af køletørrere i serien SECOTEC stort set uafhængigt af dens udnyttelsesgrad mindre end 97 W pr. m³/min til trykluften, der skal tørres (ISO 7183 A1).

Anderledes, end hvad der er almindeligt på markedet, bortødsles overskydende kuldeeffekt ikke, men bruges til afkøling af et termisk lager. Hvis det er afkølet, leveres kulden til tryklufttørring. Så kræves der ingen elektrisk energi.

Det nye konstruktionskoncept kræver ovenikøbet meget lidt vedligeholdelse og er yderst servicevenligt.


Vil du gerne vide mere om, hvordan Kaeser sænker livscyklusomkostningerne?

SECOTEC – sparer energi under alle forhold

Belastningen af en køletørrer afhænger ikke alene af, hvor stort et trykluftvolumen der skal tørres (gråt areal), men endnu mere af, hvor meget vand den indstrømmende trykluft indeholder. Denne mængde øges med stigende temperatur. Ved høje omgivelsestemperaturer, som f.eks. om sommeren, er køletørrere derfor udsat for en særlig stærk belastning (gul kurve).

Sammen med vinterens temperaturer (turkis kurve) falder også køletørrernes arbejdsbelastning. For at kunne opnå et stabilt trykdugpunkt under alle disse udsving skal køletørrere altid dimensioneres til driftens spidsbelastning plus en tilstrækkelig reserve.

Analogt med båndbredden på volumenstrøm og temperatur arbejder køletørrere hele tiden i et belastningsområde mellem 0 og 100 %. Eftersom SECOTEC-lagerreguleringen sikrer en behovstilpasset energiudnyttelse over hele dette belastningsområde, bliver resultatet store besparelser.

Strømspareeffekt
Maksimal energibesparelse takket være lagerregulering
Maksimal energibesparelse takket være lagerregulering med SECOTEC-køletørrere

Udnyttelsen af køletørrernes kapacitet svinger hele tiden mellem 0 og 100 %. I modsætning til gængse dellastreguleringer tilpasser SECOTEC-lagerreguleringen det elektriske effektbehov nøjagtigt til alle belastningsfaser.

På den måde sparer SECOTEC-køletørrere i forhold til eksempelvis køletørrere med varmgas-bypass-regulering næsten 60 % i strømomkostninger ved en gennemsnitlig kapacitetsudnyttelse på 40 %.

SECOTEC-tørrernes kølelager forbliver, i modsætning til ved gængse metoder, altid køligt. Det betyder, at trykluften også tørres effektivt under opstartsfaserne. Takket være den fortrinlige isolering af lageret kan dette også ske med et minimalt energiforbrug. Desuden giver SECOTEC-køletørrerne ikke alene en meget energieffektiv tryklufttørring, men takket være den store lagerkapacitet også en særlig skånsom drift.

Bedste tørring ved skånsom drift
Bedste tørring ved skånsom driftsmåde med SECOTEC-køletørrere

SECOTEC-køletørrere opnår stabile trykdugpunkter på meget effektiv vis i alle belastningsfaser. Tørret trykluft kan køles ned til +3 °C (= opnåeligt trykdugpunkt), uden at fugt i luften kondenserer. Også ved højere omgivende temperaturer er trykluftnettet og -forbrugerne optimalt beskyttet.

Gængse køletørrere med skiftende driftstilstande og uden ekstra kølelager bruger deres varmevekslers materiale som kølelager. Kølekompressorer og ventilatormotorer i disse tørrere skal derfor kobles til og fra væsentligt hyppigere for at kunne tilvejebringe den påkrævede kuldeeffekt nogenlunde konstant. For at reducere koblingshyppighed og slid går kølekredsløbet derfor ofte først i gang ved væsentligt højere trykdugpunkter. De heraf følgende udsving i trykdugpunktet giver et dårligere tørringsresultat. Det er risikabelt, for korrosion kan begynde allerede ved en relativ trykluftfugtighed på over 40 % og ikke først, når der dannes kondens.

Derimod arbejder SECOTEC-køletørrere særdeles materialeskånsomt takket være høj kuldelagerkapacitet. Når lageret først er opladet, kan kølekompressoren og ventilatormotoren forblive slukket væsentligt længere, uden at trykdugpunktstabiliteten påvirkes.

Udstyr

Kølekredsløb

Kølekredsløb bestående af

  • Scroll-kompressor
  • Aluminium-microchannel-kondensator med ventilator
  • Sikkerhedstrykovervågning
  • Kuldeopsamler
  • Filtertørrer
  • Termostatisk ekspansionsventil
  • Aluminium-varmevekslersystem SECOPACK LS
  • Temperatur- og tryktransducer

SECOPACK LS

  • Luft/luft- og luft/kølemiddel-varmeveksler i aluminium-blokkonstruktion
  • Integreret hukommelsesområde med faseskift-medium
  • Kondensatudskillere
  • Varmedæmpning

SIGMA CONTROL SMART

SIGMA CONTROL SMART: elektronisk styring med farvedisplay

  • Elektronisk styring med farvedisplay
  • Sprogneutral menuguide
  • Dugpunkt-tendensvisning
  • R&I-skema med aktuelle driftsdata og meddelelser
  • Meddelelseslager
  • Driftstimetæller
  • Servicetimer

Potentialfrie kontakter

  • Driftsmeddelelser "Fejl" og "Kølemiddelkompressor kører"
  • Advarselsmeddelelser "Service/advarsel" og "Højt trykdugpunkt"
  • Driftstimetæller
  • Servicetimer

Kondensafledning

  • Elektronisk kondensatdræn ECO-DRAIN 31 Vario med kuglehane i kondensattilløbet, inkl. isolering af kolde overflader.

Kabinet

  • Pulverbelagt kabinet
  • Aftageligt adgangspanel til enkel elektrisk tilslutning
  • Effektiv rengøring af kondensatoren
  • Aftageligt adgangspanel på siden som central adgang til kabinettets indre
  • Maskinfødder

Tilslutninger

  • korrosionsbestandig trykluftrørføring
  • Skotforskruning til tilslutning af ekstern kondensatdræn
  • Kabelgennemføring til nettilslutning på bagvæg (pladeudsnit i anlæggets tag til alternativ tilslutning ovenfra)

Elektronik

  • Elektrisk udstyr og afprøvning iht. EN 60204-1 "Maskinsikkerhed"
  • Kapslingsklasse for kontrolkabinet IP 54

Ekstraudstyr og tilbehør

  • Køletørrer op til en omgivelsestemperatur på 50 °C
  • vandkølet køletørrer (serien TF)
  • Tryklufttilslutninger til venstre (serien TF)
  • Rørføringssæt til erstatning af TF 173, 203, 251 (monteret fra fabrikken) (serien TF)
  • Maskinfødder til påmontering
  • Integreret transformator primærspænding 200 V – 440 V
  • Integreret transformator primærspænding 500 V / 3 Ph / 50 Hz og 575 V / 3 Ph / 60 Hz
  • Silikonefri udførelse (VW-fabriksnorm 3.10.7)
  • Kommunikationsmodul Modbus TCP

SECOTEC – understøtter Industrie 4.0!
Illustration af advarsler i flowdiagram på SIGMA AIR MANAGER 4.0

Med det valgbare kommunikationsmodul Modbus TCP er det muligt at slutte en SECOTEC-køletørrer til SIGMA NETWORK. Alle væsentlige driftsparametre og -meddelelser bliver dermed tilgængelige – i realtid.

Det giver mulighed for en omfattende systemovervågning af hele trykluftstationen og skaber grundlaget for behovsrelateret præventiv service.
Det giver: Optimal tilgængelighed med lave omkostninger.

Derudover giver SIGMA AIR MANAGER 4.0 et omfattende overblik over væsentlige driftsparametre for køletørreren. Advarsler og alarmer gengives i trykluftstationens flowskema ved hjælp af farvekoder. Ved at klikke på tørrerafbrydersymbolet får du vist vigtige driftsparametre samt meddelelsestekst i klartekst.

SECOPACK LS – den effektive komponent
Snitbillede af et varmevekslersystem af typen SECOPACK
  1. Trykluftindgang
  2. Udløb for kondensvand
  3. Kølemiddelindgang (kold)
  4. Kølemiddeludgang (varm)
  5. Varmetransport
  6. Trykluftudgang

Køletørrerne i serierne TE og TF er udstyret med det innovative varmevekslersystem SECOPACK LS. Dets latent-varmelager er fyldt med et faseskiftende materiale. Trykluft varmer materialet op, til det smelter (tømning af lageret). Derved optager materialet latent smeltevarme. Smeltevarmen er væsentlig større end den varme, materialet kan optage i kraft af sin normale specifikke varmekapacitet (uden faseskift). Det giver latent-varmelageret i TE- og TF-tørreren en klart højere lagerdensitet, hvilket betyder en besparelse på 98 % af lagermaterialet i forhold til gængse varmelagre med samme kapacitet.

Resultat: stor lagerkapacitet med stabile trykdugpunkter, materialeskånsom drift og væsentligt mindsket pladsbehov.

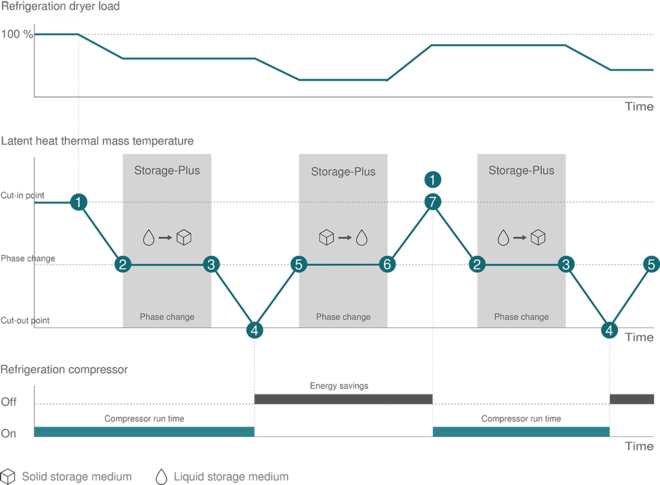

Innovativ regulering med lager-plus og faseskift
SECOTEC: Innovativ regulering med lager-plus og faseskift
  1. Kompressor stiller koldt kølemiddel til rådighed til tryklufttørring og afkøling af lageret.
  2. Ved konstant temperatur stivner lagringsmediet og bortleder derved en stor varmemængde via kølemidlet.
  3. Kølemidlet fortsætter med at køle lagringsmediet ned til frakoblingspunktet.
  4. Kølekompressoren kobler fra.
  1. Lagringsmediet leverer kulde til tryklufttørring og opvarmes.
  2. Ved konstant temperatur smelter lagringsmediet og optager derved en stor varmemængde fra den fugtige trykluft.
  3. Lagringsmediet opvarmes til kompressorens indkoblingspunkt.
Opbygning og funktion

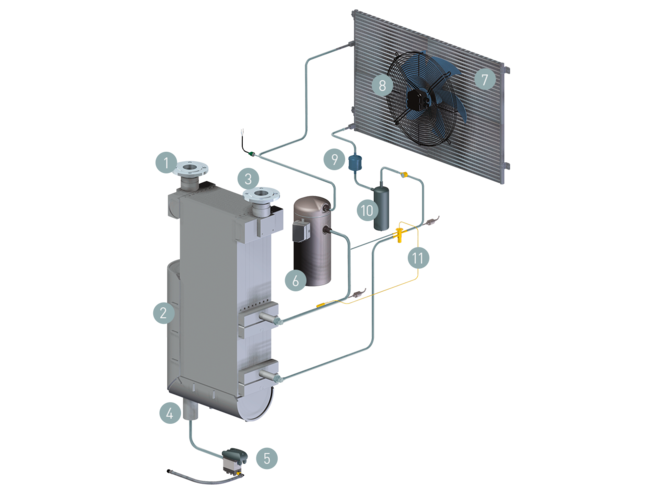

Opbygningsskema for energispare-køletørrer SECOTEC TF
  1. Trykluftindgang
  2. Varmevekslersystemet SECOPACK LS
  3. Trykluftudgang
  4. Udløb for kondensvand
  5. Kondensatafleder ECO-DRAIN
  6. Kølemiddelkompressor
  1. Microchannel-kondensator
  2. Ventilator
  3. Filtertørrer
  4. Akkumulator til kølemiddel
  5. Ekspansionsventil
Tekniske data TE

Basisudførelse

ModelTE 102 TE 122 TE 142
Volumenstrøm m³/min. 9,2 11,6 13,3
Tryktab bar 0,08 0,12 0,11
Elektrisk effektforbrug ved 50 % vol. kW 0,84 2,13 1,17
Elektrisk effektforbrug ved 100 % vol. kW 1,58 1,58 2,31
Driftsovertryk bar 3 - 16 3 - 16 3 - 16
Omgivende temperatur °C 3 - 45 3 - 45 3 - 45
Indgangstemperatur °C 3 - 60 3 - 60 3 - 60
Vægt kg 263 264 283
Mål B x D x H mm 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
TryklufttilslutningG 2 G 2 G 2
Tilslutning kondensatudledningG ¼ G ¼ G ¼
Elektrisk forsyning380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
KølemiddelR-134a R-134a R-134a
Masse kølemiddel som CO2-ækvivalent t 2,1 2,3 2,7
Globalt opvarmningspotentiale Label [Common - Unit ] is missing 1.430 1.430 1.430
Masse kølemiddel kg 1,45 1,6 1,9

Tekniske data TF

Basisudførelse

ModelTF 174 TF 230 TF 280
Volumenstrøm m³/min. 14,7 19 25,2
Tryktab bar 0,1 0,11 0,15
Elektrisk effektforbrug ved 50 % vol. kW 1,23 1,66 2,04
Elektrisk effektforbrug ved 100 % vol. kW 2,29 3,21 3,89
Driftsovertryk bar 3 - 16 3 - 16 3 - 16
Omgivende temperatur °C 3 - 45 3 - 45 3 - 45
Indgangstemperatur °C 3 - 60 3 - 60 3 - 60
Vægt kg 404 422 448
Mål B x D x H mm 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
TryklufttilslutningDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Tilslutning kondensatudledningG ¼ G ¼ G ¼
Elektrisk forsyning380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
KølemiddelR-134a R-134a R-134a
Masse kølemiddel som CO2-ækvivalent t 3,1 2,9 3,7
Globalt opvarmningspotentiale Label [Common - Unit ] is missing 1.430 1.430 1.430
Masse kølemiddel kg 2,2 2 2,6

ModelTF 340
Volumenstrøm m³/min. 30
Tryktab bar 0,13
Elektrisk effektforbrug ved 50 % vol. kW 2,26
Elektrisk effektforbrug ved 100 % vol. kW 4,44
Driftsovertryk bar 3 - 16
Omgivende temperatur °C 3 - 45
Indgangstemperatur °C 3 - 60
Vægt kg 478
Mål B x D x H mm 835 x 1.230 x 2.000
TryklufttilslutningDN80 PN16 DIN
Tilslutning kondensatudledningG ¼
Elektrisk forsyning380 V / 3 / 60 Hz
KølemiddelR-134a
Masse kølemiddel som CO2-ækvivalent t 3,7
Globalt opvarmningspotentiale Label [Common - Unit ] is missing 1.430
Masse kølemiddel kg 2,6
