Højtryksboostere i serierne CN C og DN C

Højtryksbooster for effektiv trykluftforsyning

Disse komplette systemer kan det hele: I nyt design, på kun lige halvdelen af det tidligere areal, er der ryddet op både udvendigt og indvendigt i CN C- og DN C-boosterserierne. Komponenternes nye placering garanterer ikke kun optimeret køleluftføring – men også bedre adgang ved service.

Den opdaterede SIGMA CONTROL 2-styring har mange nye overvågnings- og styringsmuligheder med mange grænseflader, også til overordnede centrale styringsenheder – ved dynamisk regulering.

I SFC-versionen til DN C-serien tilpasses kompressorens volumenstrøm til forbruget via omdrejningstalreguleringen. Derved forbruges kun så meget energi, som faktisk er nødvendigt for trykluftforsyningen – mere effektivt bliver det ikke.

Effektparametre CN C:

  • 7,5 – 22 kW
  • Tilgangstryk: 3 - 10 bar
  • Sluttryk: 10 - 45 bar
  • Volumenstrøm: 0,8 – 8,0 m³/min

Effektparametre DN C:

  • 22 – 45 kW
  • Tilgangstryk: 3 - 10 bar
  • Sluttryk: 10 - 45 bar
  • Volumenstrøm: 2,26 – 19,60 m³/min

Valgfrie funktioner:

DN C-seriens højtryksbooster fås i luft- eller vandkølede versioner. Højtryksboostere i CN C-serien er luftkølede som standard. Valgfrit er også kvælstof-udnyttelse eller den lukkede variant uden ekstern luft (N2-version).

Anvendelsesmuligheder:

PET-flaskeproduktion, procesluftapplikationer, kvælstofproduktion, højtryk til prøveanlæg (f.eks. bremser, køler osv.), prøveanlæg til trykkontrol, brudtrykkontrol og impulskontrol.

Fordele

  • Pladsbesparende:
    Det eneste kompaktanlæg i verden er lille og alligevel kraftfuldt: ingen kompromisser ved effekt, pålidelighed og energieffektivitet!
  • Mindre installationsarbejde:
    DN C og CN C leveres klar til elektrisk tilslutning. Systemerne kan, også ved selvovervågning, konfigureres til mange anvendelser.
  • Spar serviceomkostninger:
    Takket være nyt design med adgang forfra! Komponenternes nye placering gør det muligt. Det forkorter servicearbejdet, f.eks. ved remskift.
Spar energiomkostninger
Levetidsomkostninger

Premium-Efficiency-elektromotorer af høj kvalitet giver ekstra høj virkningsgrad og dermed særdeles lavt strømforbrug. Deres lave driftstemperatur er et ekstra plus.



Produktdetaljer

Nyt design til bedre håndtering, mere effektivitet og fleksibilitet
Booster-kompaktanlæg serie DN C (bagside)

  • Forlængelse af holdbarhed:
    Motor og luftende blev koblet fra resten af maskinen. Kontrolkabinet, køler, ventilator og ledninger påvirkes dermed langt mindre af vibrationer.
  • Optimeret adgang til servicearbejde:
    Bagside med monteret luftkøler set fra siden – også her er adgangen nu bedre takket være stikpanel, som nemt kan fjernes
  • Forbedring ved servicearbejde:
    Remskift, servicering af magnetventil (kvælstofudgave) eller udskiftning af smudsfanger ved indgangsventil
Eksempel på opstilling

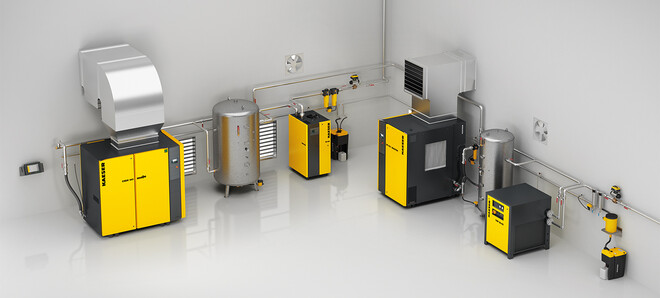

Eksempel på trykluftstation med højtryksbooster

Trykluftstation i kompakte anlæg med booster i DN C-serien fra Kaeser Kompressoren.
Opstillingsdiagram for en højtryksbooster

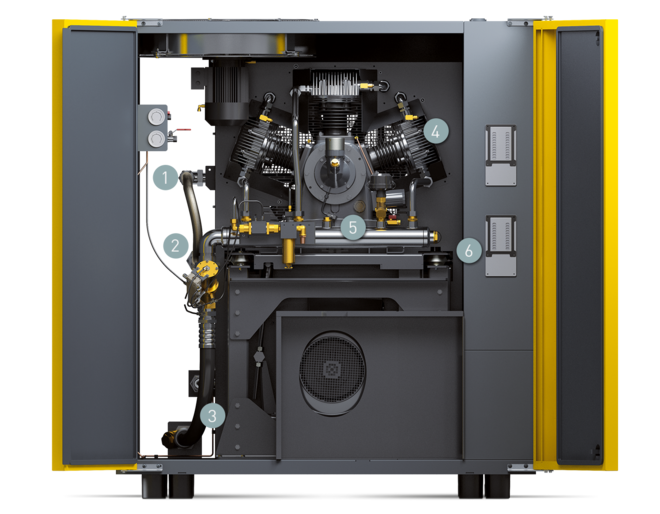

Komponenter i booster-kompaktanlæg serie DN C (forside)
  1. Fleksibel slangeledning på afgangstryksiden
  2. Kontraventil mellem forgreningsrør og efterkøler
  3. Fleksibel slangeledning på indgangstryksiden
  1. Nydesignede cylinderhoveder
  2. Stort forgreningsrør til reduktion af pulseringer
  3. Dæmpningselement
Tekniske data CN 22C

Basisudførelse

ModelCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Fortryk bar 5 7,5 7,5
Sluttryk bar 25 25 35
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 2,54 4,17 3,68
Indsugningsvolumenstrøm m³/min. 3,74 5,3 5,3
Slagvolumenstrøm m³/min. 0,62 0,62 0,62
Omdrejningstal kompressorblok 1/min. 1.235 1.235 1.235
Antal stempler 2 2 2
Nominel motoreffekt kW 22 22 22
Lydtryksniveau dB(A) 75 75 75
Tilslutning trykluft fortryksideG 1 G 1 G 1
Tilslutning trykluft sluttryksideG 1 G 1 G 1
Mål
B x D x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vægt kg 920 920 920

ModelCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Fortryk bar 10 10 10
Sluttryk bar 25 35 45
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 5,79 5,31 4,83
Indsugningsvolumenstrøm m³/min. 6,86 6,86 6,86
Slagvolumenstrøm m³/min. 0,62 0,62 0,62
Omdrejningstal kompressorblok 1/min. 1.235 1.235 1.235
Antal stempler 2 2 2
Nominel motoreffekt kW 22 22 22
Lydtryksniveau dB(A) 75 75 75
Tilslutning trykluft fortryksideG 1 G 1 G 1
Tilslutning trykluft sluttryksideG 1 G 1 G 1
Mål
B x D x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vægt kg 920 920 920

Tekniske data CN 15C

Basisudførelse

ModelCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Fortryk bar 5 7,5 7,5
Sluttryk bar 25 25 35
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 2,54 4,17 3,04
Indsugningsvolumenstrøm m³/min. 3,74 5,3 4,23
Slagvolumenstrøm m³/min. 0,62 0,62 0,5
Omdrejningstal kompressorblok 1/min. 1.235 1.235 985
Antal stempler 2 2 2
Nominel motoreffekt kW 15 15 15
Lydtryksniveau dB(A) 74 74 74
Tilslutning trykluft fortryksideG 1 G 1 G 1
Tilslutning trykluft sluttryksideG 1 G 1 G 1
Mål
B x D x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vægt kg 920 920 920

ModelCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Fortryk bar 10 10 10
Sluttryk bar 25 35 45
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 5,79 4,36 3,63
Indsugningsvolumenstrøm m³/min. 6,86 5,47 4,94
Slagvolumenstrøm m³/min. 0,62 0,5 0,45
Omdrejningstal kompressorblok 1/min. 1.235 985 890
Antal stempler 2 2 2
Nominel motoreffekt kW 15 15 15
Lydtryksniveau dB(A) 74 74 74
Tilslutning trykluft fortryksideG 1 G 1 G 1
Tilslutning trykluft sluttryksideG 1 G 1 G 1
Mål
B x D x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vægt kg 920 920 920

Tekniske data CN 11C

Basisudførelse

ModelCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Fortryk bar 5 7,5 7,5
Sluttryk bar 25 25 35
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 2,09 3,41 2,47
Indsugningsvolumenstrøm m³/min. 2,99 4,23 3,41
Slagvolumenstrøm m³/min. 0,5 0,5 0,4
Omdrejningstal kompressorblok 1/min. 985 985 795
Antal stempler 2 2 2
Nominel motoreffekt kW 11 11 11
Lydtryksniveau dB(A) 73 73 73
Tilslutning trykluft fortryksideG 1 G 1 G 1
Tilslutning trykluft sluttryksideG 1 G 1 G 1
Mål
B x D x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vægt kg 920 920 920

ModelCN 11C 10/25 bar CN 11C 10/35 bar
Fortryk bar 10 10
Sluttryk bar 25 35
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 4,73 3,29
Indsugningsvolumenstrøm m³/min. 5,47 4,16
Slagvolumenstrøm m³/min. 0,5 0,38
Omdrejningstal kompressorblok 1/min. 985 750
Antal stempler 2 2
Nominel motoreffekt kW 11 11
Lydtryksniveau dB(A) 73 73
Tilslutning trykluft fortryksideG 1 G 1
Tilslutning trykluft sluttryksideG 1 G 1
Mål
B x D x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vægt kg 920 920

Tekniske data CN 7C

Basisudførelse

ModelCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Fortryk bar 5 7,5 7,5
Sluttryk bar 25 25 35
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 1,26 2 1,62
Indsugningsvolumenstrøm m³/min. 1,72 2,44 2,18
Slagvolumenstrøm m³/min. 0,29 0,29 0,26
Omdrejningstal kompressorblok 1/min. 1.250 1.250 1.120
Antal stempler 2 2 2
Nominel motoreffekt kW 7,5 7,5 7,5
Lydtryksniveau dB(A) 71 71 71
Tilslutning trykluft fortryksideG 1 G 1 G 1
Tilslutning trykluft sluttryksideG 1 G 1 G 1
Mål
B x D x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vægt kg 790 790 790

ModelCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Fortryk bar 10 10 10
Sluttryk bar 25 35 45
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 2,74 2,05 1,75
Indsugningsvolumenstrøm m³/min. 3,15 2,52 2,27
Slagvolumenstrøm m³/min. 0,29 0,23 0,21
Omdrejningstal kompressorblok 1/min. 1.250 1.000 900
Antal stempler 2 2 2
Nominel motoreffekt kW 7,5 7,5 7,5
Lydtryksniveau dB(A) 71 71 71
Tilslutning trykluft fortryksideG 1 G 1 G 1
Tilslutning trykluft sluttryksideG 1 G 1 G 1
Mål
B x D x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vægt kg 790 790 790

Tekniske data DN 30C

Basisudførelse

ModelDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Fortryk bar 5 7,5 7,5
Sluttryk bar 25 25 35
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 6,11 8,92 7,02
Indsugningsvolumenstrøm m³/min. 7,85 10,68 9,07
Slagvolumenstrøm m³/min. 1,31 1,26 1,06
Omdrejningstal kompressorblok 1/min. 1.139 1.095 929
Antal stempler 3 3 3
Nominel motoreffekt kW 30 30 30
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.470 1.470 1.470

ModelDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Fortryk bar 10 10 13
Sluttryk bar 25 45 20
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 11,35 6,98 16,74
Indsugningsvolumenstrøm m³/min. 13,05 9,06 18,29
Slagvolumenstrøm m³/min. 1,19 0,82 1,31
Omdrejningstal kompressorblok 1/min. 1.034 1.034 1.139
Antal stempler 3 3 3
Nominel motoreffekt kW 30 30 30
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.470 1.470 1.470

ModelDN 30C 13/45 bar
Fortryk bar 13
Sluttryk bar 45
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 9,53
Indsugningsvolumenstrøm m³/min. 11,53
Slagvolumenstrøm m³/min. 0,82
Omdrejningstal kompressorblok 1/min. 1.034
Antal stempler 3
Nominel motoreffekt kW 30
Lydtryksniveau dB(A) 78
Tilslutning trykluft fortryksideG 2
Tilslutning trykluft sluttryksideG 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960
Vægt kg 1.470

Tekniske data DN 22C

Basisudførelse

ModelDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Fortryk bar 5 7,5 7,5
Sluttryk bar 25 25 30
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 4,75 6,91 6,16
Indsugningsvolumenstrøm m³/min. 6,29 8,31 7,72
Slagvolumenstrøm m³/min. 1,05 0,98 0,91
Omdrejningstal kompressorblok 1/min. 1.315 1.227 1.139
Antal stempler 3 3 3
Nominel motoreffekt kW 22 22 22
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.370 1.370 1.370

ModelDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Fortryk bar 7,5 10 10
Sluttryk bar 35 25 40
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 5,32 9,09 5,99
Indsugningsvolumenstrøm m³/min. 7,01 10,37 7,68
Slagvolumenstrøm m³/min. 0,82 0,94 0,7
Omdrejningstal kompressorblok 1/min. 1.034 1.183 876
Antal stempler 3 3 3
Nominel motoreffekt kW 22 22 22
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.370 1.370 1.370

ModelDN 22C 13/20 bar DN 22C 13/30 bar
Fortryk bar 13 13
Sluttryk bar 20 30
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 13,19 10,27
Indsugningsvolumenstrøm m³/min. 14,18 11,53
Slagvolumenstrøm m³/min. 1,01 0,82
Omdrejningstal kompressorblok 1/min. 1.271 1.034
Antal stempler 3 3
Nominel motoreffekt kW 22 22
Lydtryksniveau dB(A) 78 78
Tilslutning trykluft fortryksideG 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.370 1.370

Tekniske data DN 37C

Basisudførelse

ModelDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Fortryk bar 5 7,5 10
Sluttryk bar 20 30 25
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 7,36 9,39 12,98
Indsugningsvolumenstrøm m³/min. 9,06 11,54 14,93
Slagvolumenstrøm m³/min. 1,51 1,36 1,36
Omdrejningstal kompressorblok 1/min. 1.315 1.183 1.183
Antal stempler 3 3 3
Nominel motoreffekt kW 37 37 37
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.500 1.500 1.500

ModelDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Fortryk bar 10 13 13
Sluttryk bar 40 20 35
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 9,96 18,59 13,57
Indsugningsvolumenstrøm m³/min. 12,38 20,41 15,76
Slagvolumenstrøm m³/min. 1,12 1,46 1,12
Omdrejningstal kompressorblok 1/min. 981 1.271 981
Antal stempler 3 3 3
Nominel motoreffekt kW 37 37 37
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.500 1.500 1.500

Tekniske data DN 45C

Basisudførelse

ModelDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Fortryk bar 7,5 7,5 10
Sluttryk bar 25 30 25
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 10,74 9,75 14,41
Indsugningsvolumenstrøm m³/min. 12,83 11,97 16,6
Slagvolumenstrøm m³/min. 1,51 1,41 1,51
Omdrejningstal kompressorblok 1/min. 1.315 1.227 1.315
Antal stempler 3 3 3
Nominel motoreffekt kW 45 45 45
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.410 1.510 1.510

ModelDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Fortryk bar 10 13 13
Sluttryk bar 35 20 45
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 12,9 19,21 13,77
Indsugningsvolumenstrøm m³/min. 15,49 21,12 16,61
Slagvolumenstrøm m³/min. 1,41 1,51 1,19
Omdrejningstal kompressorblok 1/min. 1.227 1.315 1.034
Antal stempler 3 3 3
Nominel motoreffekt kW 45 45 45
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.510 1.510 1.510

Tekniske data DN 45C SFC

Basisudførelse

ModelDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Fortryk bar 7,5 7,5 10
Sluttryk bar 25 30 25
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 10,74 9,75 14,41
Indsugningsvolumenstrøm m³/min. 12,83 11,97 16,6
Slagvolumenstrøm m³/min. 1,51 1,41 1,51
Omdrejningstal kompressorblok 1/min. 1.315 1.227 1.315
Antal stempler 3 3 3
Nominel motoreffekt kW 45 45 45
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.510 1.510 1.510

ModelDN 45C SFC 10/35 bar
Fortryk bar 10
Sluttryk bar 35
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 12,9
Indsugningsvolumenstrøm m³/min. 15,49
Slagvolumenstrøm m³/min. 1,41
Omdrejningstal kompressorblok 1/min. 1.227
Antal stempler 3
Nominel motoreffekt kW 45
Lydtryksniveau dB(A) 78
Tilslutning trykluft fortryksideG 2
Tilslutning trykluft sluttryksideG 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960
Vægt kg 1.510

Tekniske data DN 37C S SFC

Basisudførelse

ModelDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Fortryk bar 7,5 7,5 10
Sluttryk bar 25 30 25
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 6,66 6,42 9,09
Indsugningsvolumenstrøm m³/min. 8,02 8,02 10,37
Slagvolumenstrøm m³/min. 0,94 0,94 0,94
Omdrejningstal kompressorblok 1/min. 1.183 1.183 1.183
Antal stempler 3 3 3
Nominel motoreffekt kW 37 37 37
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.500 1.500 1.500

ModelDN 37C S SFC 10/40 bar
Fortryk bar 10
Sluttryk bar 40
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 8,02
Indsugningsvolumenstrøm m³/min. 9,98
Slagvolumenstrøm m³/min. 0,91
Omdrejningstal kompressorblok 1/min. 1.139
Antal stempler 3
Nominel motoreffekt kW 37
Lydtryksniveau dB(A) 78
Tilslutning trykluft fortryksideG 2
Tilslutning trykluft sluttryksideG 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960
Vægt kg 1.500

Tekniske data DN 37C L SFC

Basisudførelse

ModelDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Fortryk bar 5 7,5 10
Sluttryk bar 20 30 25
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 7,36 9,39 12,98
Indsugningsvolumenstrøm m³/min. 9,06 11,54 14,93
Slagvolumenstrøm m³/min. 1,51 1,36 1,36
Omdrejningstal kompressorblok 1/min. 1.315 1.183 1.183
Antal stempler 3 3 3
Nominel motoreffekt kW 37 37 37
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.500 1.500 1.500

ModelDN 37C L SFC 10/30 bar
Fortryk bar 10
Sluttryk bar 30
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 12,21
Indsugningsvolumenstrøm m³/min. 14,38
Slagvolumenstrøm m³/min. 1,31
Omdrejningstal kompressorblok 1/min. 1.139
Antal stempler 3
Nominel motoreffekt kW 37
Lydtryksniveau dB(A) 78
Tilslutning trykluft fortryksideG 2
Tilslutning trykluft sluttryksideG 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960
Vægt kg 1.500

Tekniske data DN 30C S SFC

Basisudførelse

ModelDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Fortryk bar 5 7,5 7,5
Sluttryk bar 25 25 35
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 4,07 6,4 5,93
Indsugningsvolumenstrøm m³/min. 5,45 7,72 7,72
Slagvolumenstrøm m³/min. 0,91 0,91 0,91
Omdrejningstal kompressorblok 1/min. 1.139 1.139 1.139
Antal stempler 3 3 3
Nominel motoreffekt kW 30 30 30
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.470 1.470 1.470

ModelDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Fortryk bar 10 10 10
Sluttryk bar 25 35 40
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 8,75 8,26 8,02
Indsugningsvolumenstrøm m³/min. 9,98 9,98 9,98
Slagvolumenstrøm m³/min. 0,91 0,91 0,91
Omdrejningstal kompressorblok 1/min. 1.139 1.139 1.139
Antal stempler 3 3 3
Nominel motoreffekt kW 30 30 30
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.470 1.470 1.470

Tekniske data DN 30C L SFC

Basisudførelse

ModelDN 30C L SFC 5/25 bar
Fortryk bar 5
Sluttryk bar 25
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 6,11
Indsugningsvolumenstrøm m³/min. 7,85
Slagvolumenstrøm m³/min. 1,31
Omdrejningstal kompressorblok 1/min. 1.139
Antal stempler 3
Nominel motoreffekt kW 30
Lydtryksniveau dB(A) 78
Tilslutning trykluft fortryksideG 2
Tilslutning trykluft sluttryksideG 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960
Vægt kg 1.470

Tekniske data DN 22C SFC

Basisudførelse

ModelDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Fortryk bar 5 7,5 7,5
Sluttryk bar 25 25 30
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 4,75 6,91 6,16
Indsugningsvolumenstrøm m³/min. 6,29 8,31 7,72
Slagvolumenstrøm m³/min. 1,05 0,98 0,91
Omdrejningstal kompressorblok 1/min. 1.315 1.227 1.139
Antal stempler 3 3 3
Nominel motoreffekt kW 22 22 22
Lydtryksniveau dB(A) 78 78 78
Tilslutning trykluft fortryksideG 2 G 2 G 2
Tilslutning trykluft sluttryksideG 1½ G 1½ G 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vægt kg 1.370 1.370 1.370

ModelDN 22C SFC 10/25 bar
Fortryk bar 10
Sluttryk bar 25
Volumenstrøm samlet anlæg ved driftsovertryk m³/min. 9,09
Indsugningsvolumenstrøm m³/min. 10,37
Slagvolumenstrøm m³/min. 0,94
Omdrejningstal kompressorblok 1/min. 1.183
Antal stempler 3
Nominel motoreffekt kW 22
Lydtryksniveau dB(A) 78
Tilslutning trykluft fortryksideG 2
Tilslutning trykluft sluttryksideG 1½
Mål
B x D x H mm
1.280 x 1.830 x 1.960
Vægt kg 1.370
